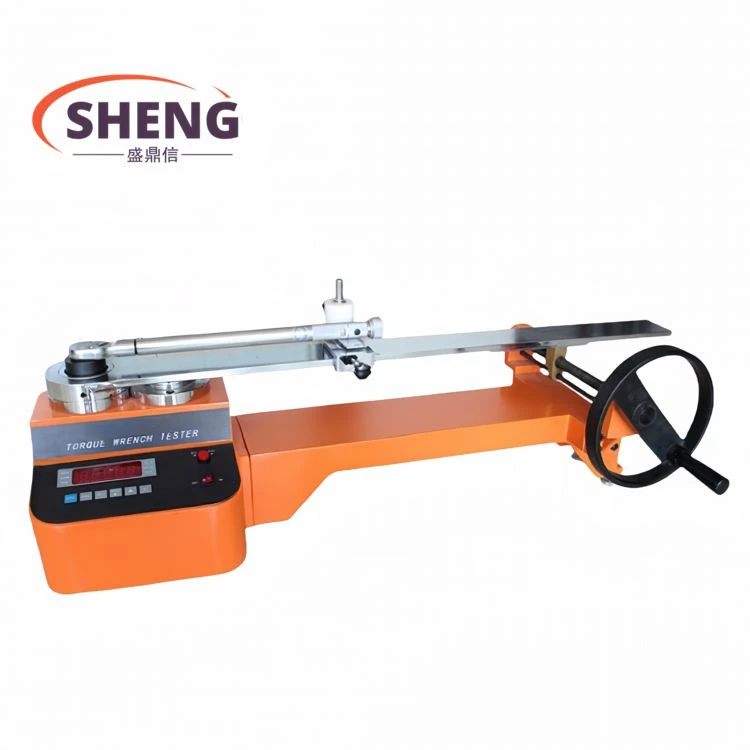

Digitalni tester moment ključa s dvostrukim senzorom



Digitalni tester moment ključeva s dvostrukim senzorom ispitni je instrument koji se koristi za kalibraciju različitih moment ključeva. Instrument usvaja tehnologiju kontrole s jednim čipom i sastoji se od visoko preciznih senzora zakretnog momenta i nosača sile. Ima precizno testiranje, stabilne performanse, bogate funkcije i jednostavno rukovanje. Instrument se pridržava vodeće tehnologije Rufa u industriji, a svi pokazatelji su dosegli domaću prvoklasnu razinu. To je vrlo isplativ ispitni instrument i naširoko se koristi u proizvodnim industrijama i odjelima za mjerenje i ispitivanje kao što su električna energija, laka industrija, strojevi, motori, motori s unutarnjim izgaranjem, električna vozila, motocikli, automobili, brodovi i zrakoplovi.

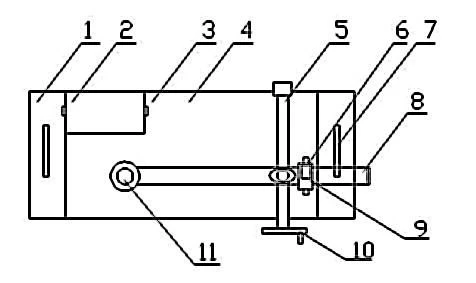

Dijagram ravnine ispitivača digitalnog moment ključa s dvostrukim senzorom (Slika 1), pogled straga (Slika 2):



Slika 1



Slika 2

Naziv dijelova:

1- Osnovna ploča:

2- Zaslon: može postaviti i prikazati vrijednost momenta;

3- Gumb za podešavanje kuta prikaza:

4- Kućište:

5- Vijak:

6- Gumb za podešavanje visine: može prilagoditi visinu platforme kako bi moment ključ bio testiran u vodoravnom položaju. Ako nije u vodoravnom položaju, može uzrokovati pogreške u mjerenju;

7- Ručka: služi za pomicanje instrumenta;

8- Horizontalna šipka sile:

9- Lijevi i desni gumb za podešavanje: prilagodite ispitnu platformu kako bi bila prikladna za duljinu ruke moment ključa koji se testira, a također možete prilagoditi smjer ispitne platforme kako biste se prilagodili mjerenju naprijed i nazad momentni ključ;

10- Pokretni ručni kotač: umetnite ili rasteretite moment ključ koji se testira;

11- Glava senzora sile: nekoliko glava za ispitivanje pretvorbe je tvornički opremljeno u skladu s kvadratnom veličinom glave moment ključa;

12- RS232 otvor za spajanje: može se spojiti na računalo (ova funkcija nije tvornički opremljena, a korisnik mora posebno kupiti instrument s ovom funkcijom);

13- Prazno;

14- Prekidač napajanja [POWER]:

15- Utičnica (AC11V/220V):

16- Ugradite stražnji poklopac: otvorite stražnji poklopac za kalibraciju instrumenta. Neprofesionalcima je strogo zabranjeno skidanje ploče!

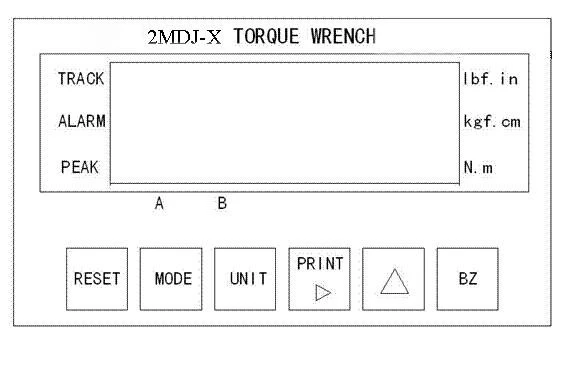

Dijagram ploče zaslona digitalnog ispitivača moment ključa s dvostrukim senzorom prikazan je na slici 3.



Slika 3

●Prozor zaslona u sredini zaslona može prikazati trenutnu vrijednost momenta. Tri svjetla indikatora na desnoj strani predstavljaju tri mjerne jedinice. Tri svjetlosna indikatora s lijeve strane: svjetlo TRACK označava da je način rada mjerenja u stanju praćenja, svjetlo PEAK označava da je način rada mjerenja u stanju zadržavanja vršne vrijednosti, a svjetlo ALARM označava alarm prekoračenja ograničenja;





1. Uključite prekidač napajanja;
2. Pritisnite tipku "UNIT" za odabir tražene mjerne jedinice;
3. Pritisnite tipku "MODE" za postavljanje načina mjerenja na "TRACK";
4. Pritisnite tipku "RESET" za vraćanje prikazane vrijednosti na nulu;
5. Pritisnite tipku "BZ" i njezinu kombinaciju tipki za postavljanje gornje granične vrijednosti alarma;
6. Odaberite pribor koji odgovara moment ključu za mjerenje i postavite ga na glavu senzora sile;
7. Postavite moment ključ za mjerenje na radnu stanicu (između glave senzora sile i ispitne platforme) i namjestite gumb za podešavanje visine kako bi moment ključ ostao na razini vode. =U vodoravnom stanju, podesite lijevi i desni gumb za podešavanje kako biste se prilagodili duljini ruke i smjeru mjerenja moment ključa;
8. Pritisnite tipku "MODE" za postavljanje načina mjerenja na stanje "PEAK" ili "TRACK". Ako je u stanju "PEAK", možete zabilježiti vršne podatke (podatke o maksimalnoj vrijednosti). Pritisnite tipku za resetiranje "RESET" za brisanje podataka o maksimalnoj vrijednosti i vraćanje zaslona na nulu;
9. Okrenite ručni kotač za opterećenje i na zaslonu ćete vidjeti da se vrijednost zakretnog momenta mijenja s opterećenjem. Kada vrijednost zakretnog momenta dosegne ili premaši postavljenu vrijednost alarma, instrument će se oglasiti alarmom, a svjetlo alarma "ALARM" na zaslonu će zasvijetliti kako bi podsjetilo rukovatelja da zaustavi utovar; Kako bi se poboljšala točnost mjerenja, pri približavanju ili procjeni maksimalne vrijednosti ili zadane vrijednosti, brzinu učitavanja treba usporiti;
10. Ako želite ispisati mjernu vrijednost ili prenijeti mjerne podatke na računalo, pritisnite [P ISPIS】tipku za ispis;
11. Okrenite ručni kotač unazad kako biste uklonili moment ključ koji se testira;
12. Ako želite nastaviti s testiranjem, ponovite gornje korake. Općenito se preporučuje izmjeriti nekoliko puta i uzeti prosječnu vrijednost;
13. Ako je test gotov, uklonite pribor za testiranje, isključite struju i čuvajte instrument na odgovarajući način;
14. Ako korisnik ne testira moment ključ, već druge alate, pogledajte gornji postupak testiranja. Ako je potrebno, potrebno je posebno učvršćenje;





Model	Raspon zakretnog momenta [N.m]	Težina [Kg]	Maksimalna efektivna ruka [mm]	Vanjske mjere [mm]			Vozač [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Preciznost	±1%
Način prikaza	5-znamenkasti LED zaslon
Napajanje	AC 220v-240v/50Hz



1. Točnost mjerenja: ±1%

2. Raspon podešenja vrijednosti alarma: unutar punog raspona

3. Uvjeti korištenja

(a) Temperatura okoline: 0-40 stupanj

(b) Relativna vlažnost: Manje od ili jednako 80% RH

(c) Napajanje: AC220V±10%, 50Hz
